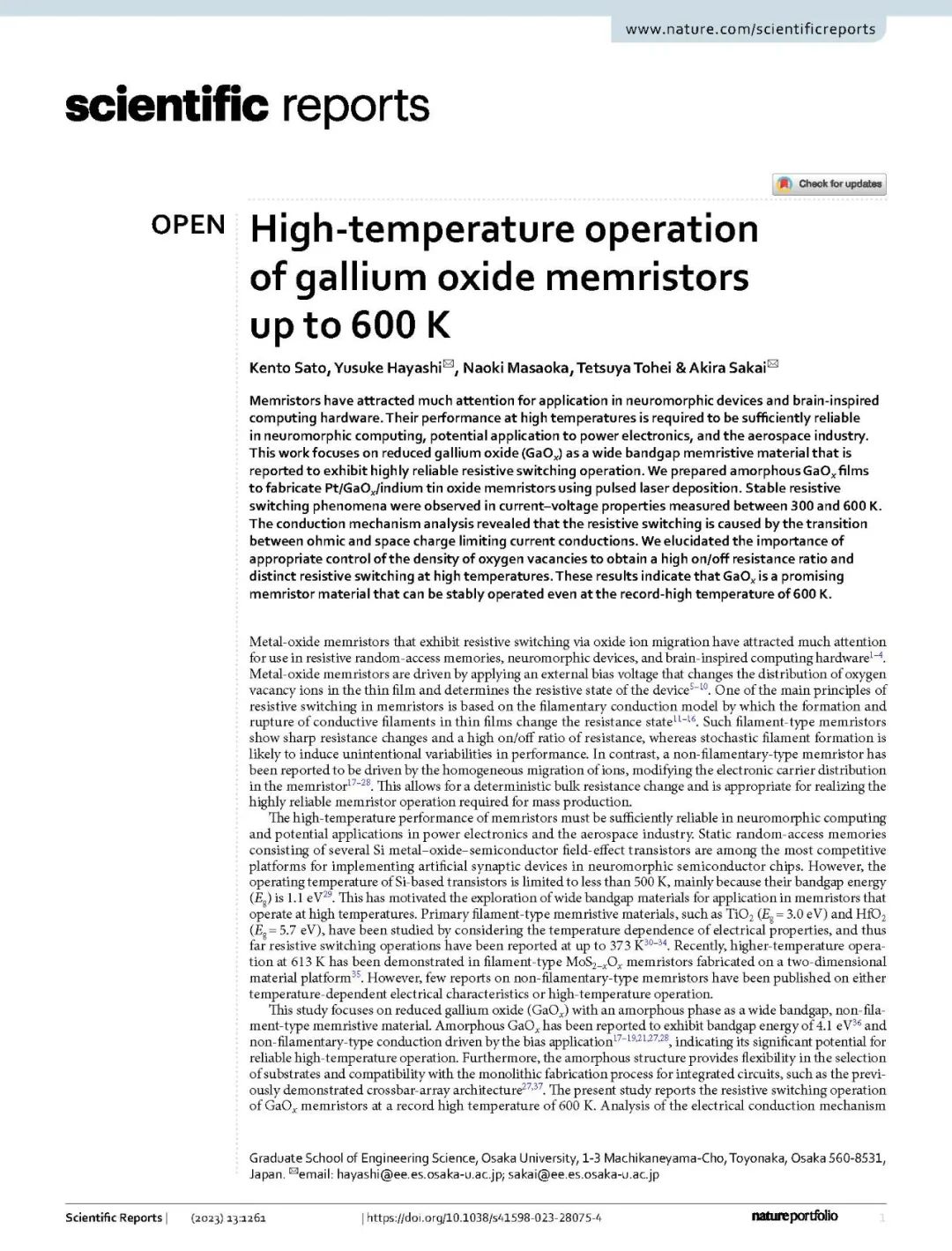

近日由日本大阪大學的研究小組于英國科學雜志《 Scientific Reports》上發布了一篇名為High-temperature operation of gallium oxide memristors up to 600 K（氧化鎵憶阻器可在高達 600 K的高溫運行）的氧化鎵相關論文。
文章摘要
大阪大學的佐藤健人、林侑介、正岡直樹、藤平哲也副教授和酒井朗教授組成的研究小組，首次成功地在高溫狀態下運行了作為電阻變化型儲存設備的憶阻器。近年來，開發可在高溫狀態下運行的集成電路的進程中，非易失性存儲器是必不可少的。對于只能在200°C以下運行的人工智能（AI）中使用的腦型計算機元件的硅晶體管，我們希望開發出在更高溫度下可以運行的元件。此次研究中，使用了寬禁帶半導體氧化鎵生成的還原性非晶態氧化鎵薄膜制造存儲器，并且用實驗證明了即使在300°C以上也擁有安定的存儲性能。這種擁有能夠在高溫狀態中運行的具有高環境耐性的存儲元件是航空航天和抗放射性等極端環境應用的優良選擇。
研究背景
現在信息社會中的大多數計算機是由硅晶體管構成的邏輯和記憶元件的集成電路組成。即使是通過自動駕駛和圖像識別等應用而變得普遍的人工智能硬件，其內部類似大腦的計算機元件也是由硅晶體管組成。即使是通過自動駕駛和圖像識別等應用而變得普遍的人工智能的硬件，其內部的腦型計算機元件也是由硅晶體管組成。它們使我們的生活變得方便而豐富，但由于硅半導體的物理特性（主要原因?yàn)閹叮?，其運行溫度目前被限制在200℃或更低。近年來，越來越多需要電子器件和電路的應用設備需要在高溫、航空航天和抗放射性等極端條件下運行。根據此種的情況，正在進行代替硅晶體管的新存儲器元件和腦型計算機元件的開發，其中之一是電阻變化型存儲器元件“記憶電阻器”。盡管對基于金屬氧化物的憶阻器進行了大量的研究，但還未開發出耐高溫的憶阻器。
研究?jī)?nèi)容
由金屬氧化物制成的憶阻器由于材料內部存在氧空穴離子而具有導電性。通過施加電壓氧空穴離子移動，發現了非易失性的電阻。對于目前為止一直被用于憶阻器體的二氧化鈦、氧化鉭和氧化鉿等材料，通過施加電壓導電部分呈絲狀連接時，電阻發生變化。雖然"絲狀型"的憶阻器具有高電阻率，但由于無法對燈絲形成的位置和尺寸的控制，在性能變化和長期可靠性方面還有待改進。
相比之下，此項研究側重于 "非絲型 "材料，即通過控制氧空穴離子的分布而不形成絲狀的材料來引起電阻變化。作為寬禁帶半導體而被熟知的氧化鎵，使用脈沖激光沉積法生長出數十nm厚的具有還原性非晶態薄膜，并在鉑金上部電極和氧化銦錫下部電極之間制作了電容型憶阻器。通過測量計算還原性非晶態氧化鎵（a-GaOx）憶阻器的C-V特性，得出了輸出電流根據向上部電極施加正/負電壓而變化的“反8字形磁滯特性”，具有存儲功能（圖1）。這是一種特性，即帶正電的氧空穴離子在施加負電壓時被吸引到上部電極時處于低電阻狀態，而在施加正電壓時從同電極離開時處于高電阻狀態的特性（參考圖1）。其狀態平滑遷移，表示這個憶阻器是氧空穴離子的分布狀態變化為 “非絲型”。在高溫下的進一步測量顯示，即使在600K（327℃）時也沒有絲狀的特性，而且其存儲功能在很長一段時間內保持穩定。
這些結果表明， a-GaOx憶阻器與其他金屬氧化物憶阻器相比，具有頂級的耐熱性。

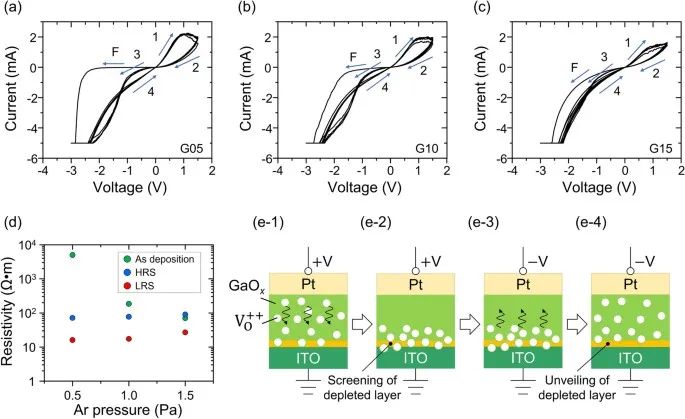

圖1. 樣品G05、（b）G10和G15在室溫下獲得的I-V曲線。(d) 在PLD期間，根據PAr切換HRS和LRS的電阻之前測量的氧化鎵薄膜的電阻率。(e) 與電壓掃過區域1-4的情況相對應的記憶體中的氧空位分布示意圖。
研究成果
本次開發的a-GaOx憶阻器作為一種非絲狀的電阻變化存儲元件，即使在300℃以上的溫度下也能表現出穩定特性。另外，此次使用的氧化鎵是非晶態結構，所以為了選擇襯底，可以將元件結構多層層疊，因此也適合三維集成電路化。期待其在高溫和航空航天耐放射線等的極限環境下，存儲集成電路和AI硬件使用的腦型計算機元件的應用。

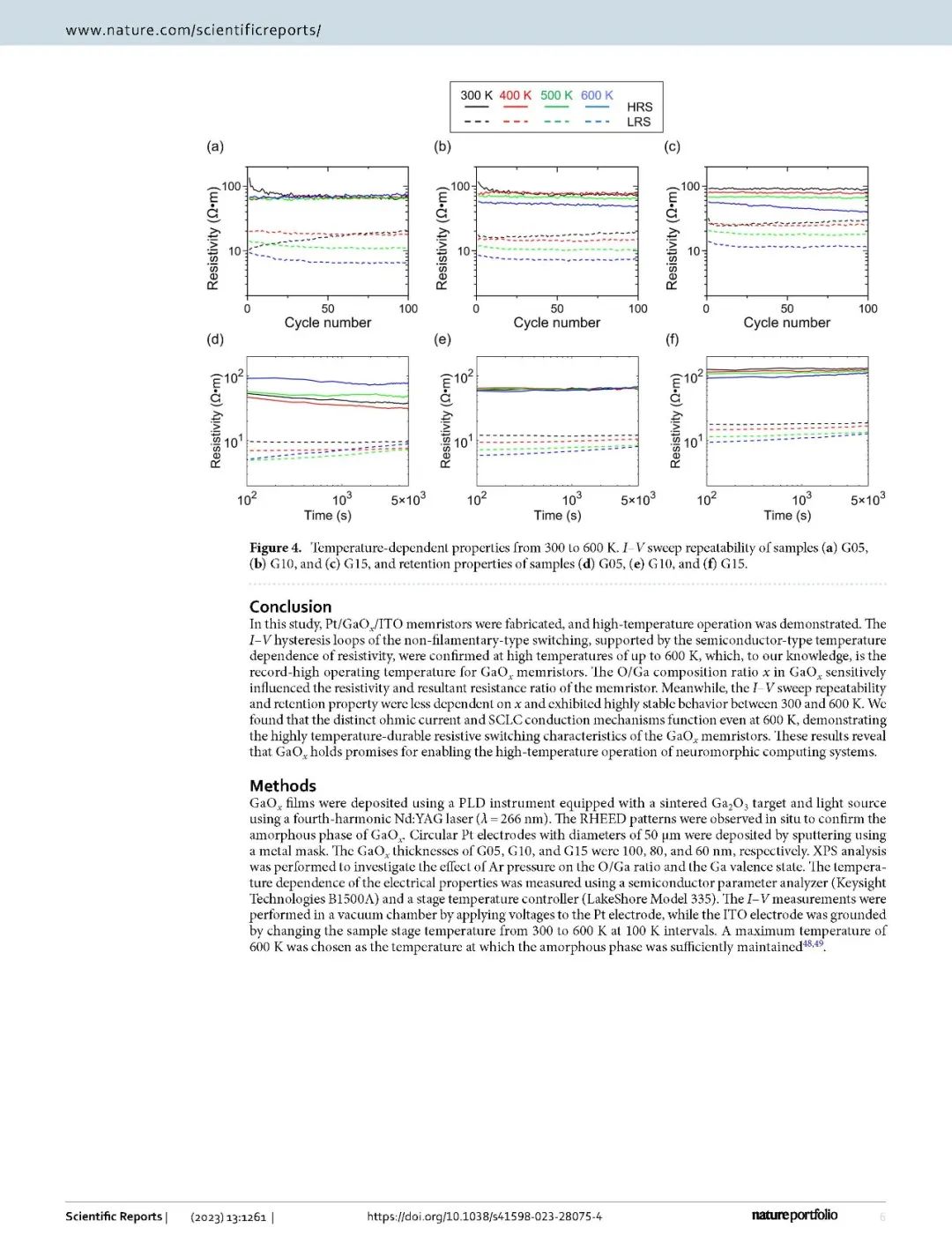

原文分享
論文文章源自Scientific Reports，聯盟編譯整理
