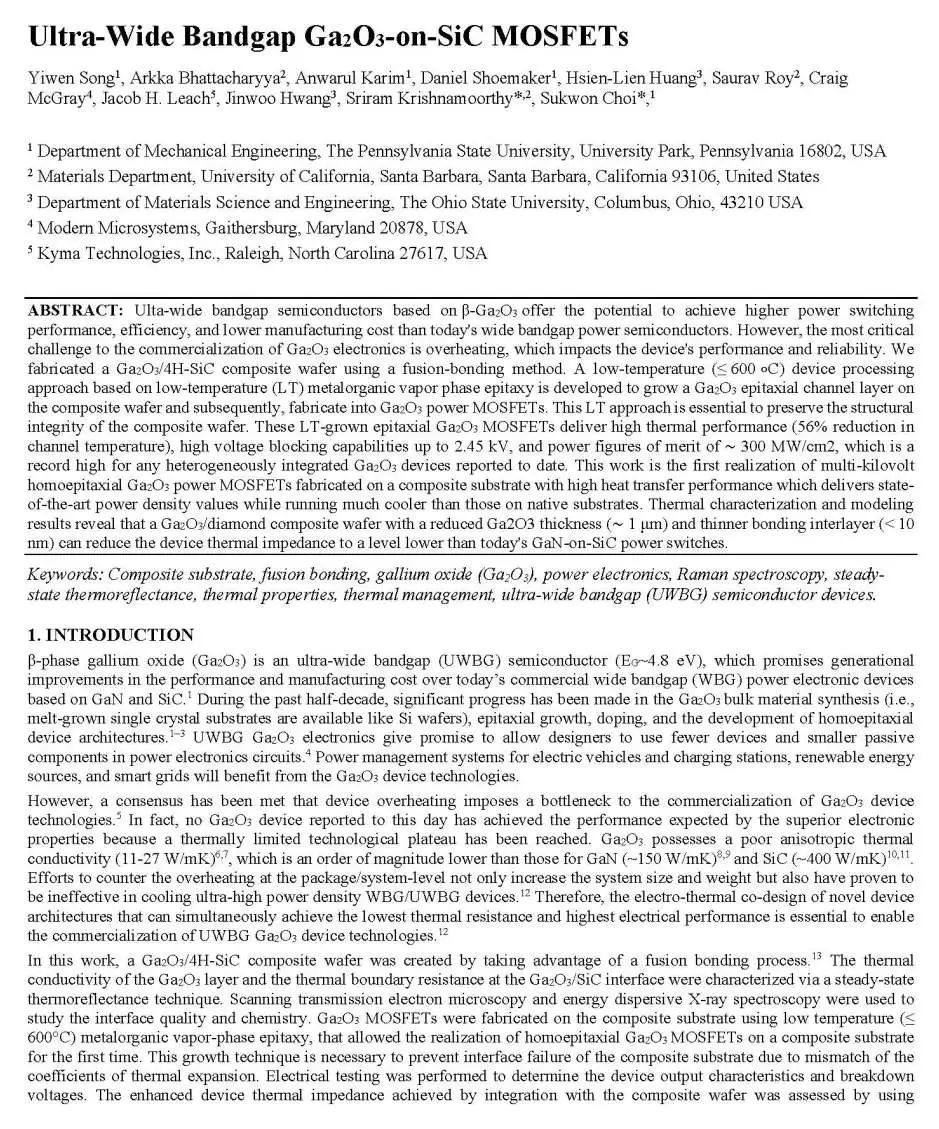

近日，由賓夕法尼亞州立大學、加利福尼亞大學和俄亥俄州立大學等的研究人員于科學期刊《ACS Publications》發布了一篇名為Ultra-Wide Band Gap Ga2O3-on-SiC MOSFETs（SiC MOSFETs的超寬禁帶Ga2O3）的氧化鎵相關論文。
內容摘要
基于超寬禁帶半導體β相氧化鎵（Ga2O3）的器件會實現更高的開關性能和效率，并比現今的寬禁帶電力電子器件更低的制造成本。然而，Ga2O3電子器件商業化的最關鍵挑戰是過熱，這影響了器件的性能和可靠性。然而，過熱問題是Ga2O3電子產品商業化的難點，其會影響器件性能和可靠性。我們采用熔融鍵合法制備了Ga2O3/4H-SiC復合晶圓。我們開發了一種低溫（≤600℃）外延和器件加工方案，以在復合晶圓上制造MOSFET。低溫生長的外延Ga2O3器件具有很高的熱性能（通道溫度降低56%），功率值為（～300 MW/cm2），這是迄今為止異質集成Ga2O3器件中最高的。根據硅基氮化鎵MOSFET的熱表征結果進行的模擬校準顯示，具有降低的Ga2O3厚度（～1μm）和更薄的鍵合夾層（<10nm）的Ga2O3/金剛石復合晶圓可以將器件的熱阻抗降低到低于當今硅基氮化鎵功率開關的水平。

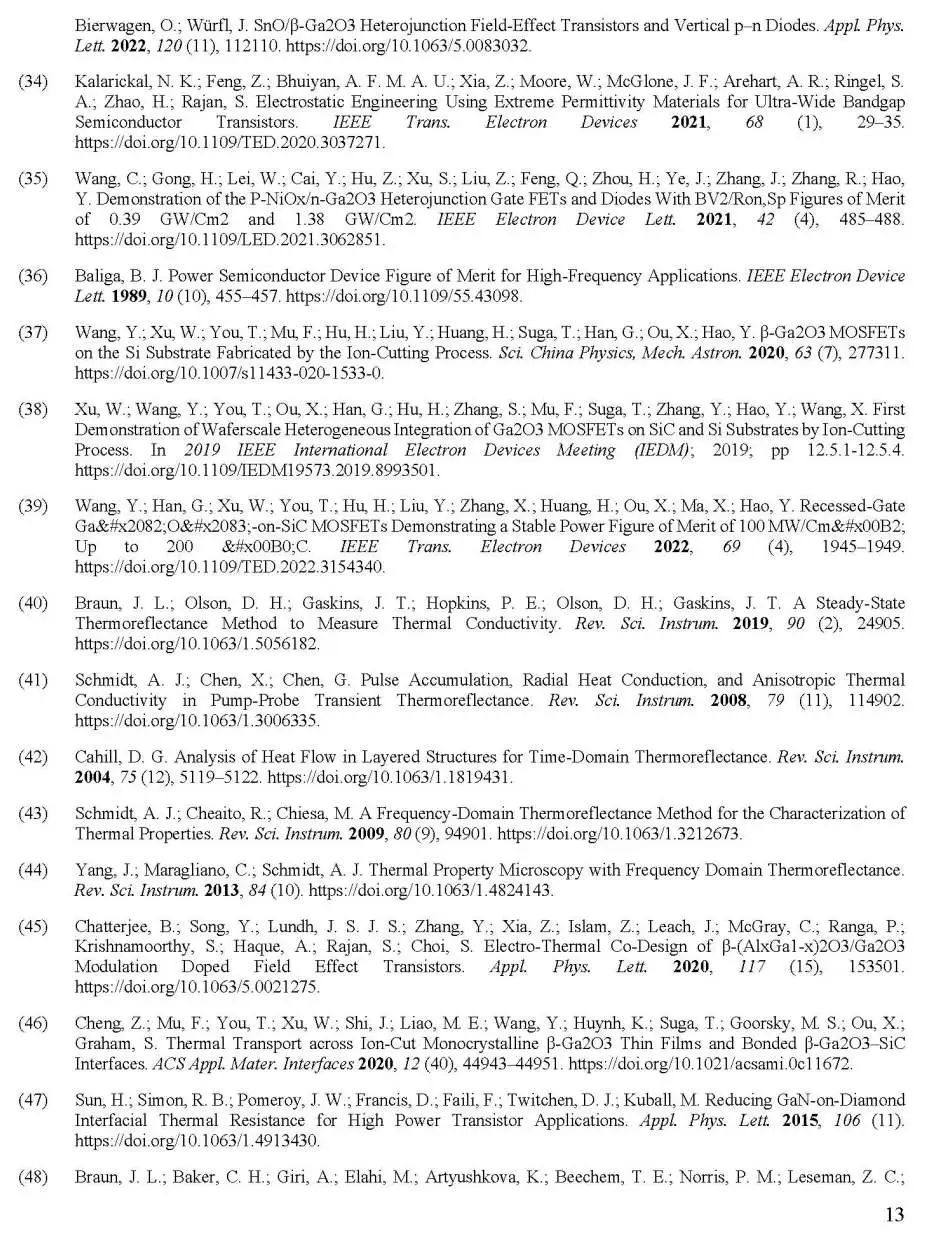

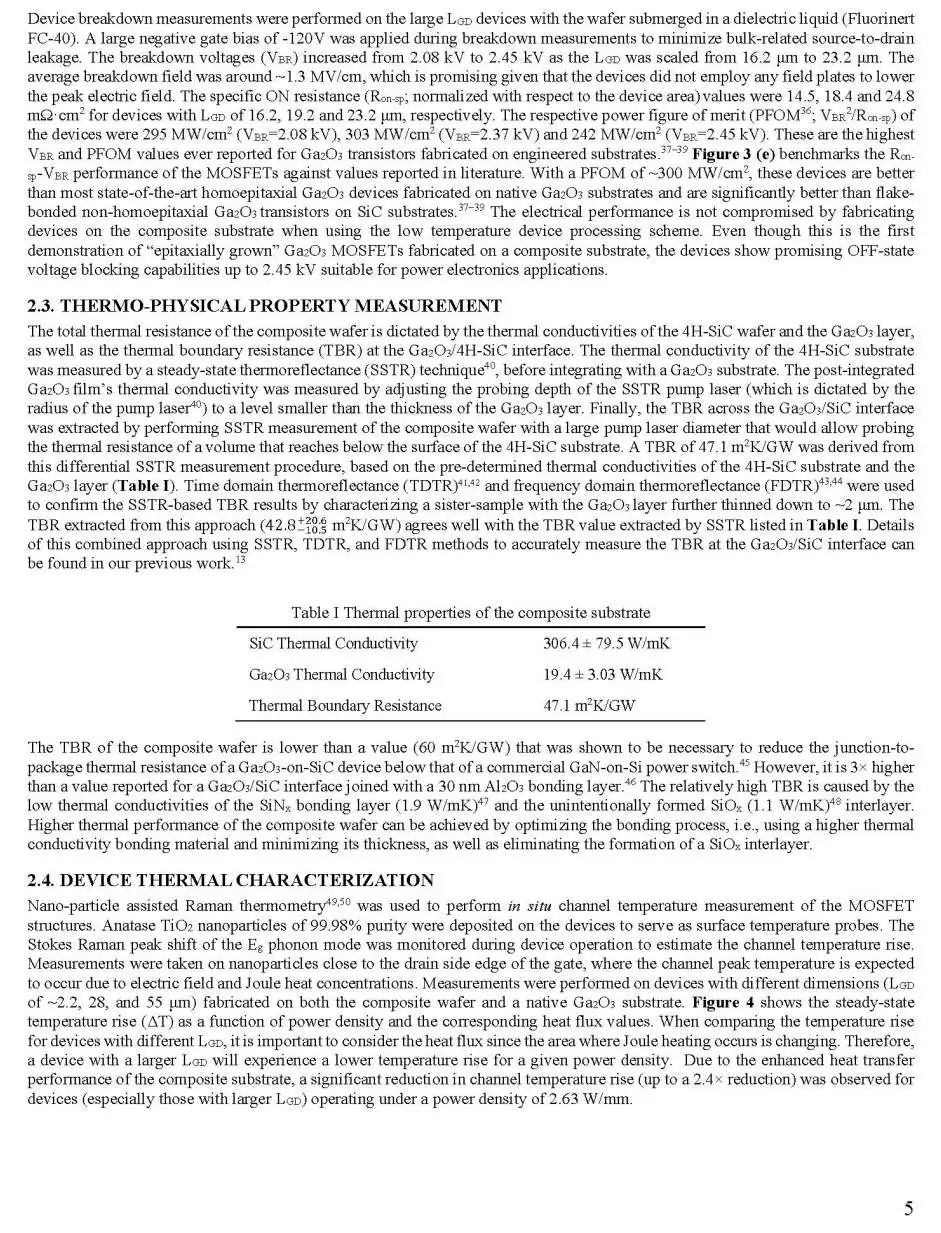

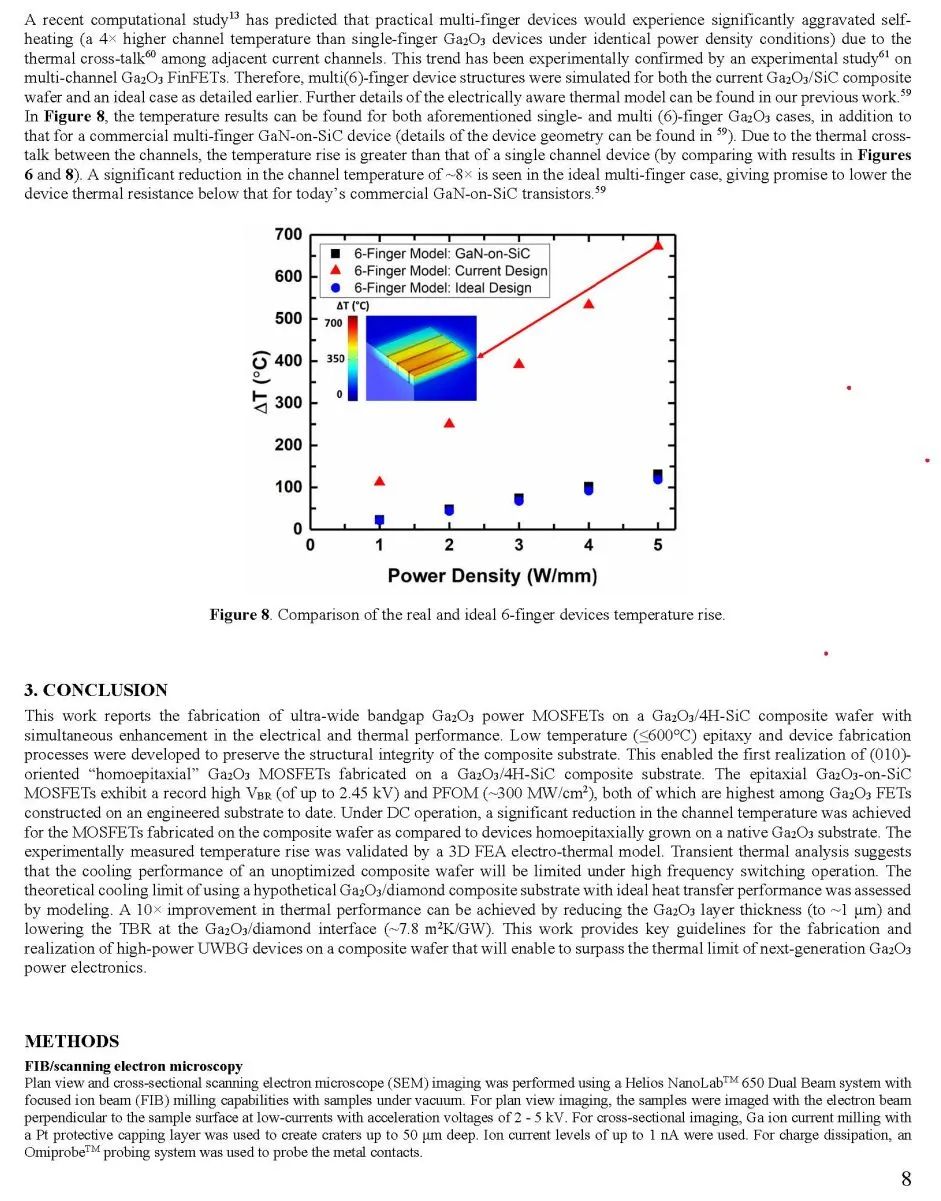

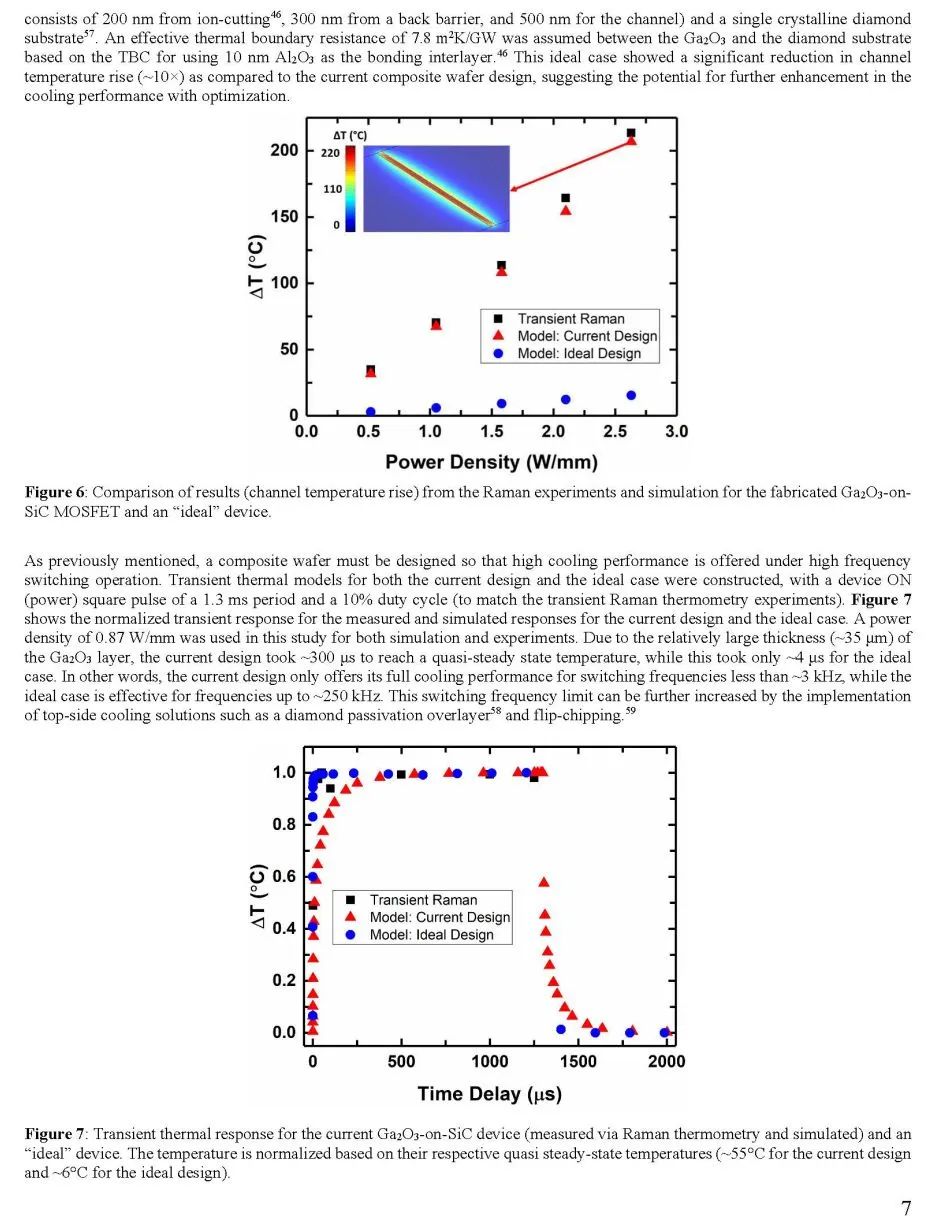

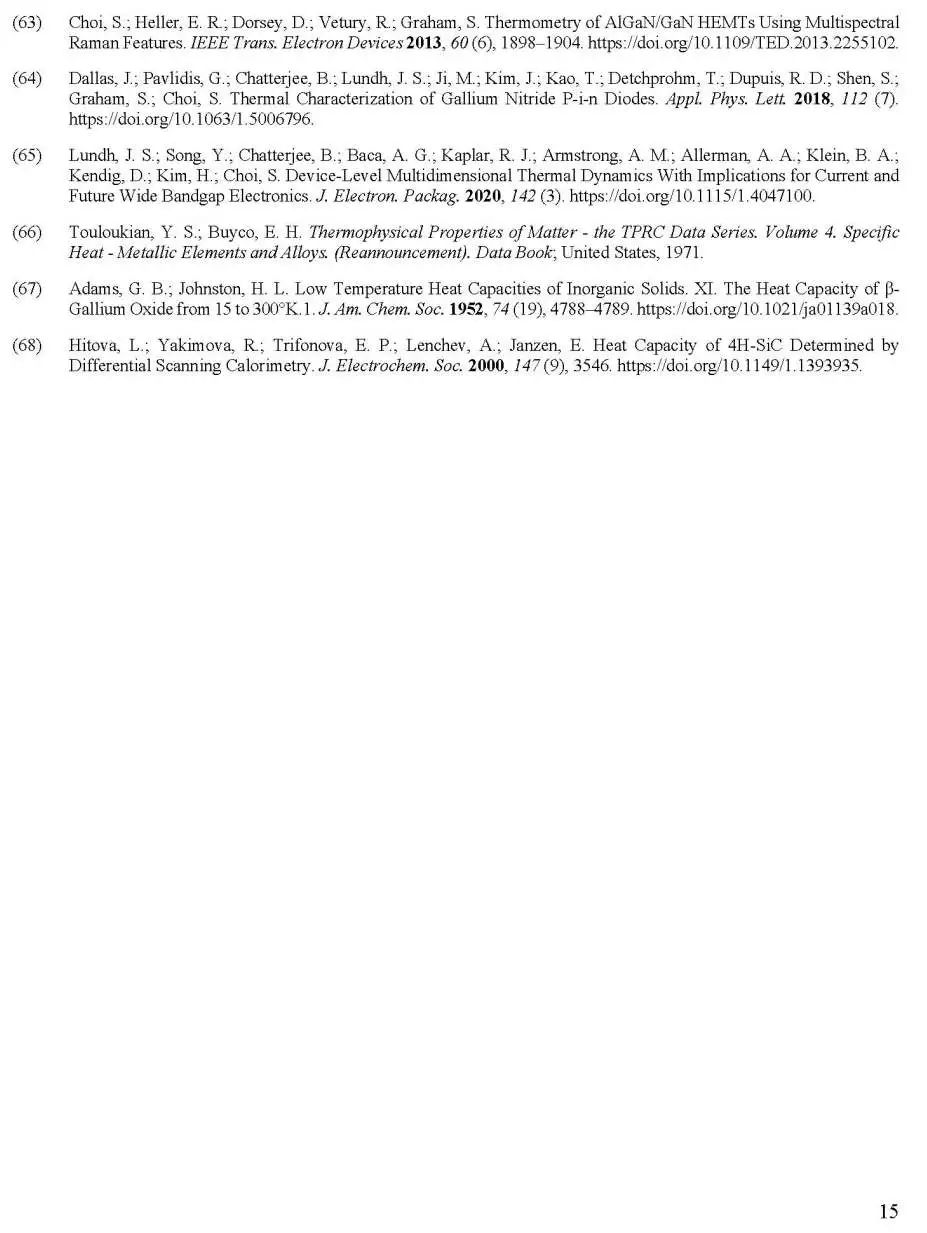

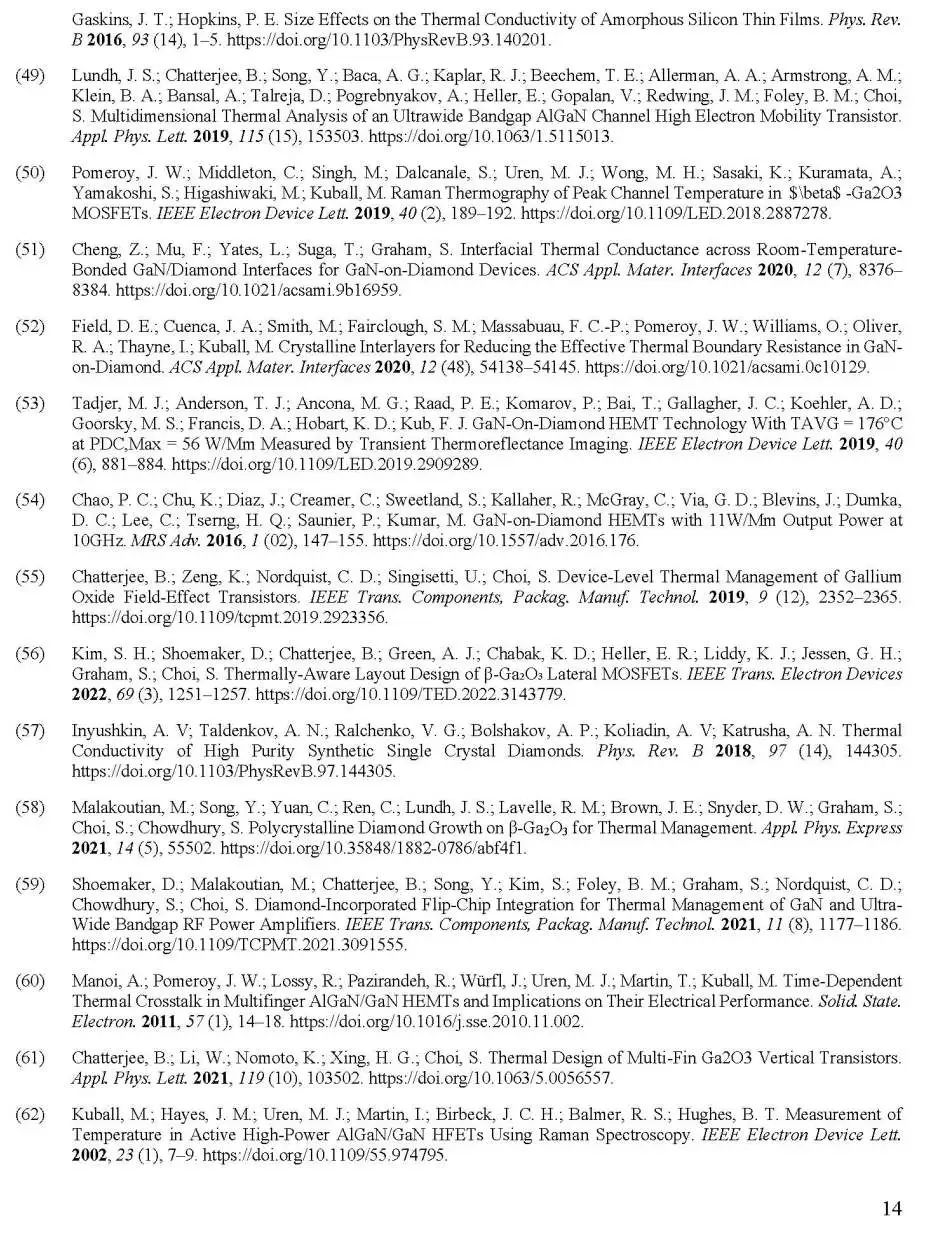

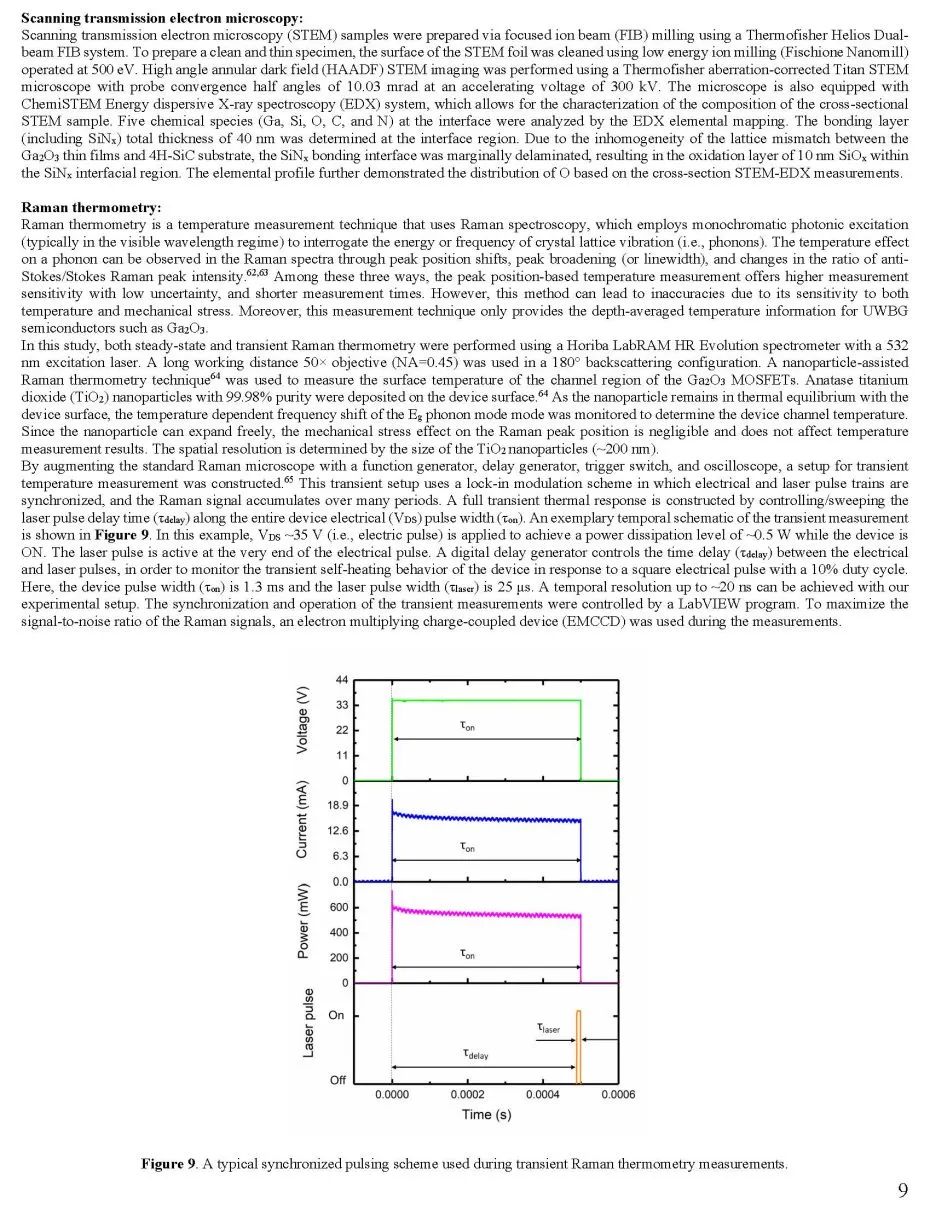

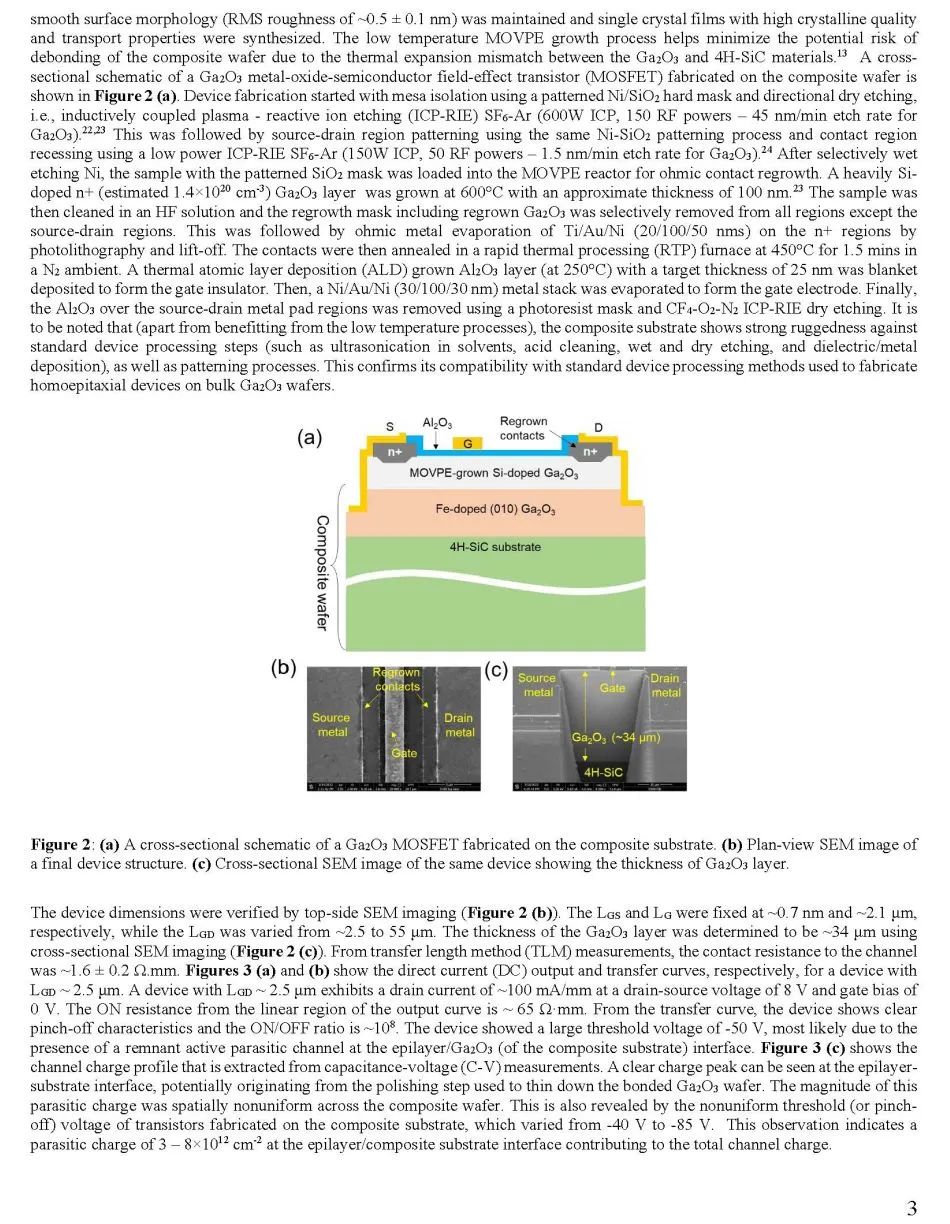

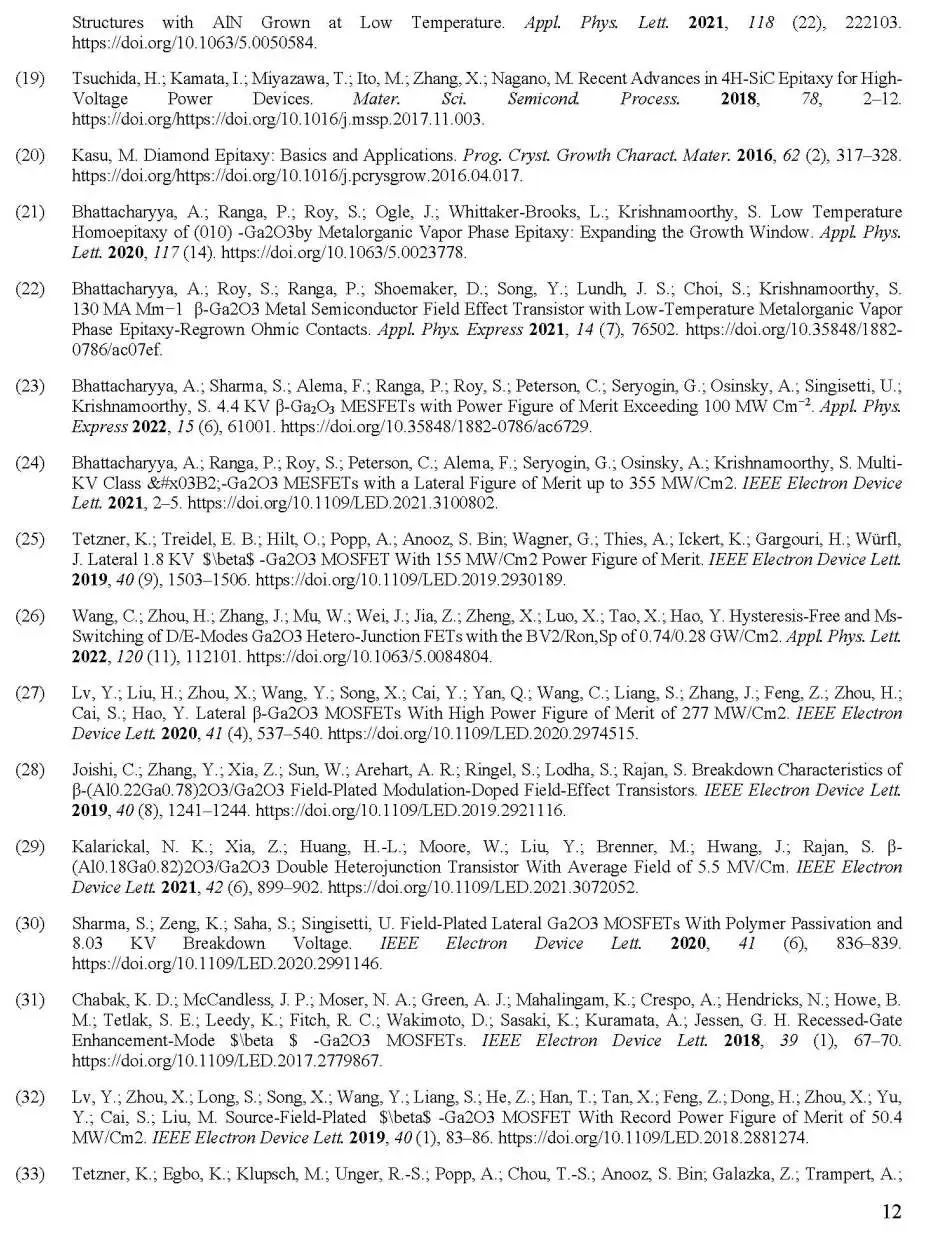

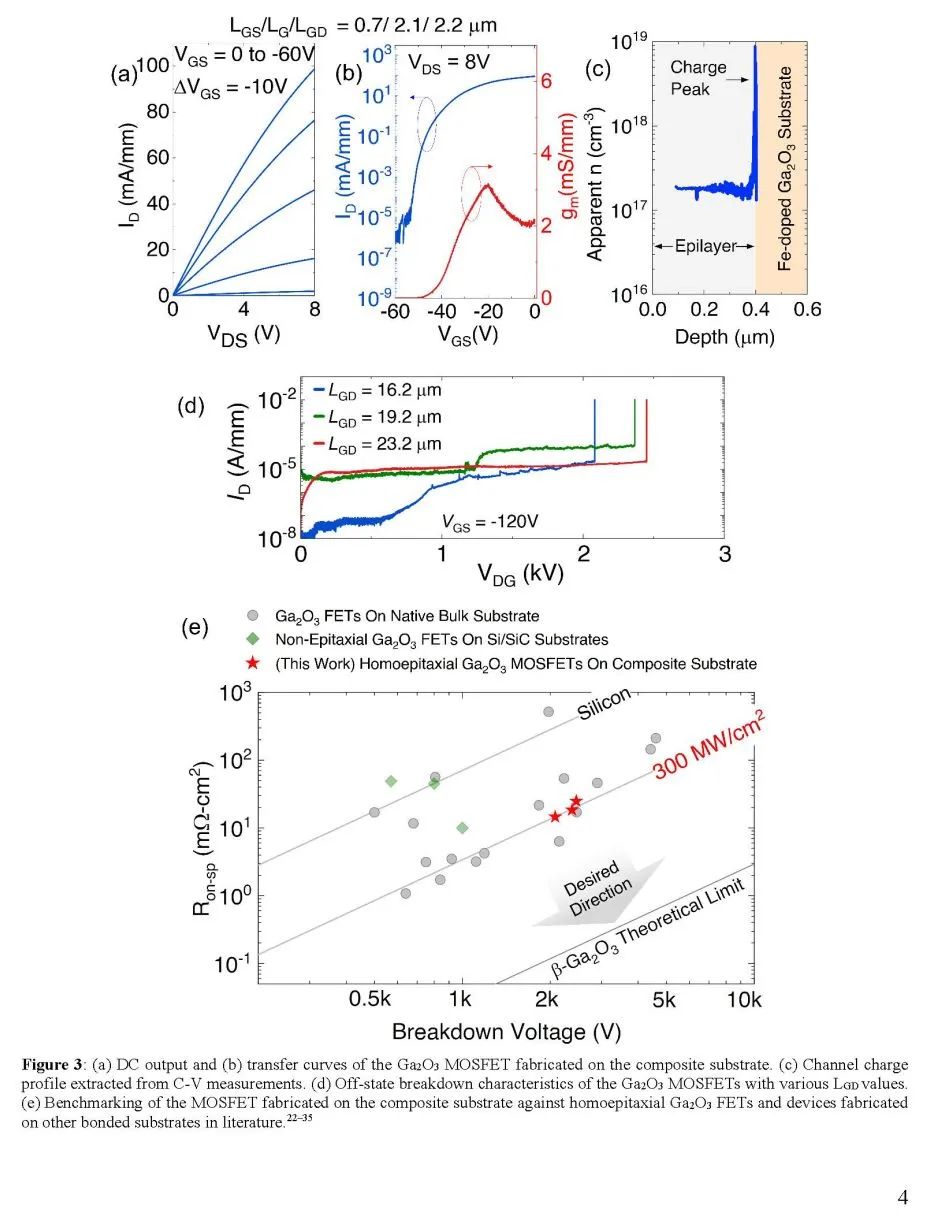

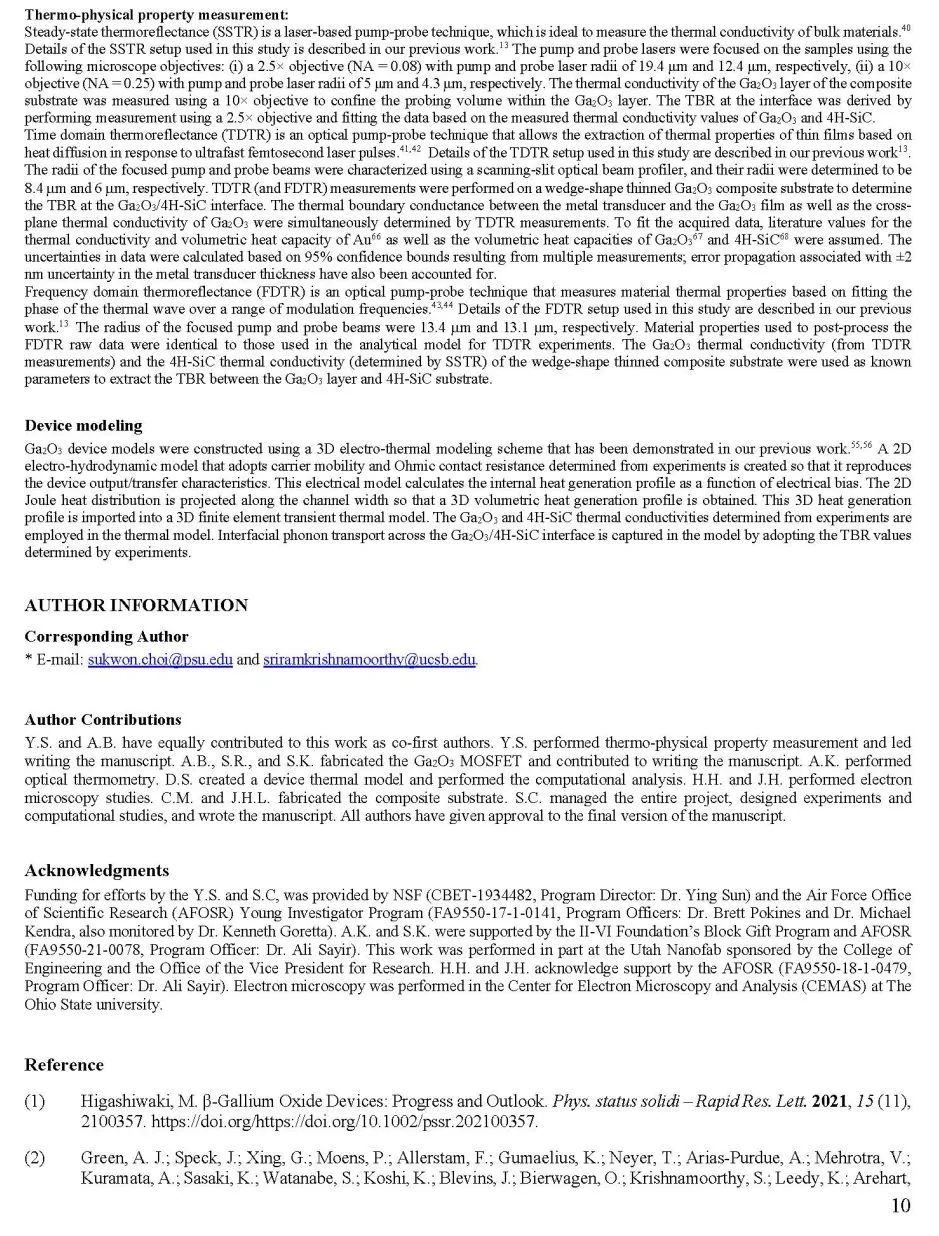

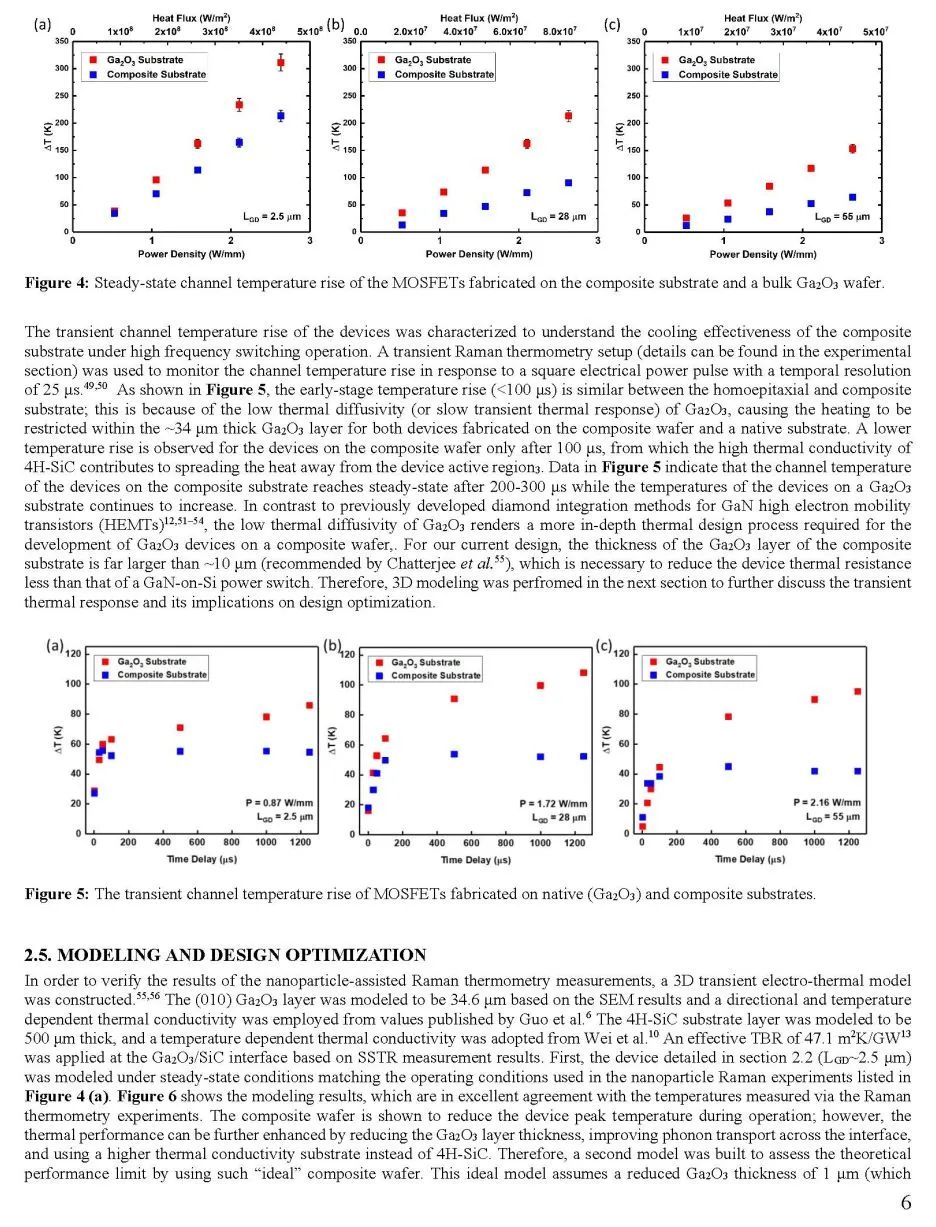

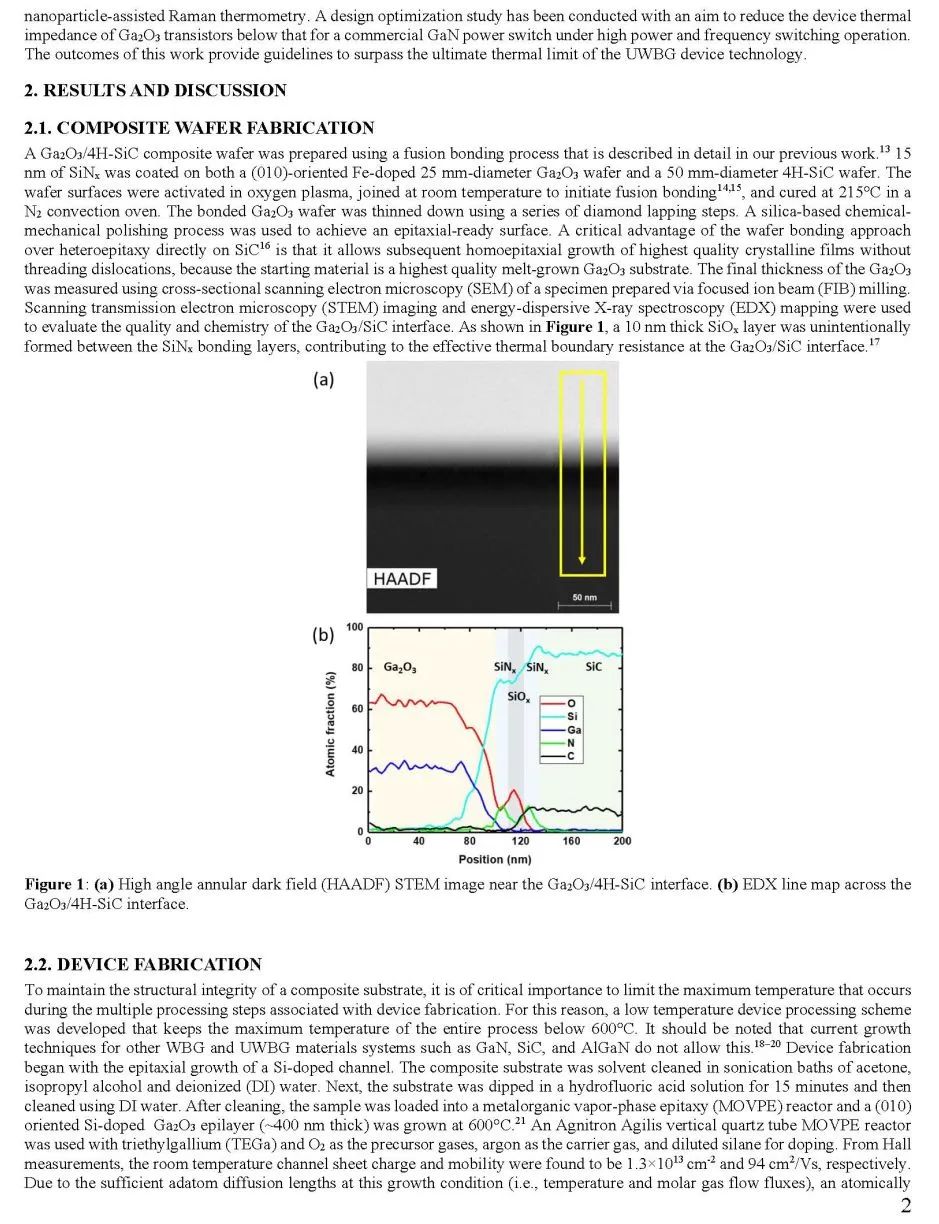

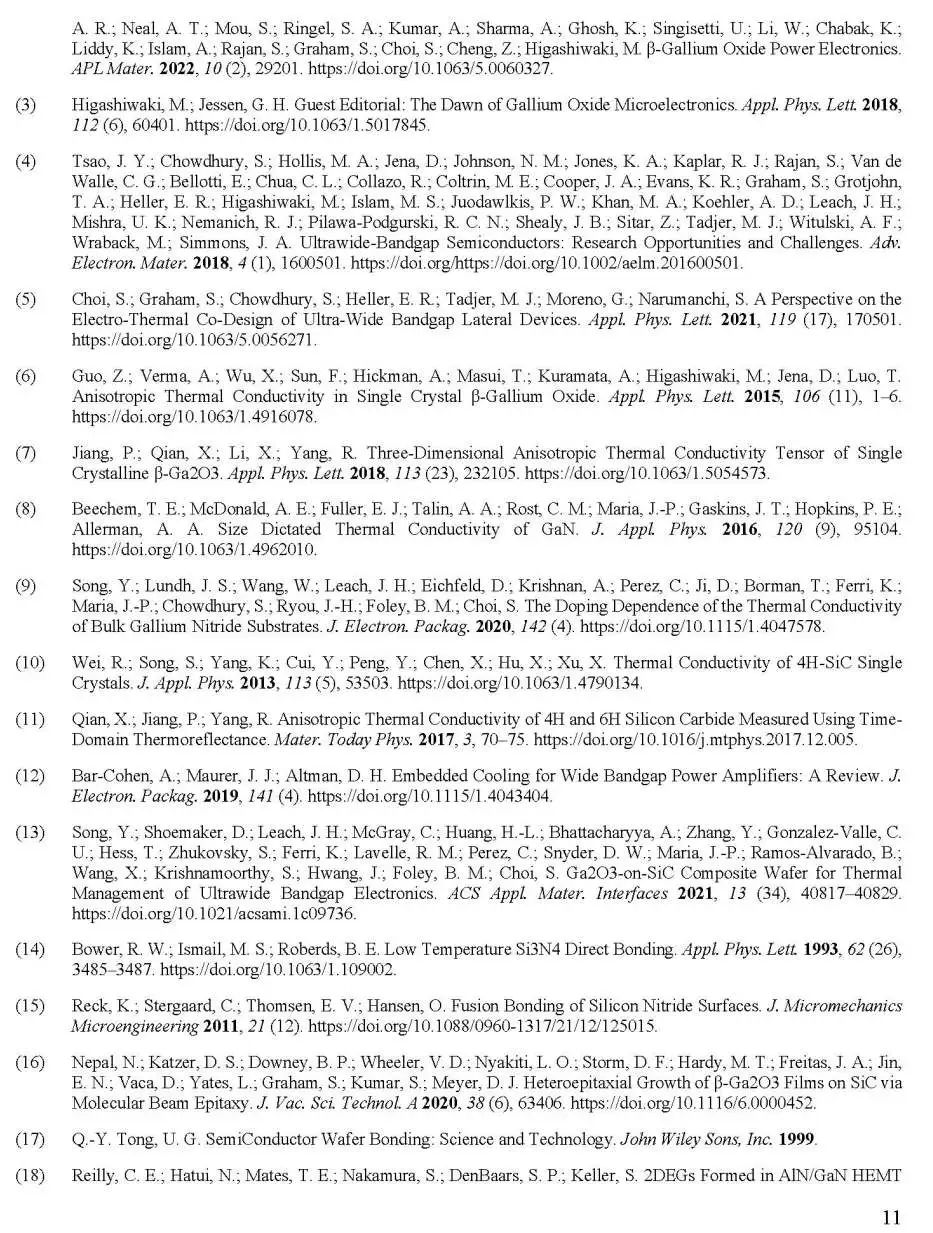

原文分享
文章源自ACS Publications，聯盟編譯整理
