作為NEDO"戰略性節能技術創新計劃"的一部分，正在進行"β-Ga2O3肖特基勢壘二極管產品化開發"的NCT成功驗證了氧化鎵（β-Ga2O3）肖特基勢壘二極管（SBD）在實際中的運行。將正在開發的耐壓1200 V的β-Ga2O3 SBD在電流連續型PFC（力率改進）電路中進行了評估。結果證實電路可以正常工作，輸出電壓為390V，輸出功率為350W，具有高輸出功率。這是首次通過實際運行驗證的高輸出功率。此外，NCT還比較了在此應用中廣泛使用的硅（Si）制快速恢復二極管（Si FRD）和β-Ga2O3 SBD的電力轉換效率，結果顯示β-Ga2O3 SBD的效率提高了1％，這也證實了其優秀的節能性能。這次實際操作是β-Ga2O3 SBD在中耐壓（600-1200V）下被用于功率電子設備的一個重要實例。

該成果表明，β-Ga2O3功率器件有望促進太陽能發電用電力調節器、工業用通用逆變器、電源等功率電子設備的高效小型化，并對汽車電氣化和飛行汽車等電能利用效率做出貢獻。目標在2030年實現日本的節能效果為10萬kL/年（以原油計算）。

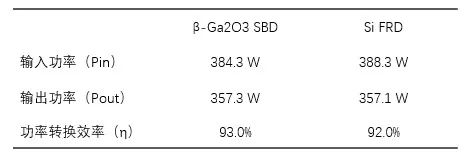

表 功率轉換效率的比較結果

一、概要

近年來，碳化硅（SiC）※1和氮化鎵（GaN）※2作為超越硅（Si）半導體性能的新材料正在被廣泛研究。而氧化鎵（β-Ga2O3）※3擁有比這些材料更出色的材料物性，并且可以通過“熔體生長法”制造高品質的單晶襯底，成本也較低。由于這些特點，如果能實用化β-Ga2O3功率器件※4，那么家用電器、電動汽車、鐵路車輛、工業設備、太陽能發電、風力發電等功率電子設備的更低損耗和更低成本將成為可能，因此國內外的企業和研究機構正在加速研究開發。

株式會社Novel Crystal Technology自2020年至2022年參與了NEDO（日本新能源產業技術綜合開發機構）的“戰略性節能技術革新計劃※5/β-Ga2O3肖特基勢壘二極管的產品化開發”項目，致力于β-Ga2O3肖特基勢壘二極管（SBD）※6的產品化開發。在該項目中，已經持續取得了重大成果，例如β-Ga2O3 100 mm外延片的高品質化※7和安培級、1200V耐壓的β-Ga2O3 SBD的開發※8等。本次，為了實現β-Ga2O3 SBD的實際應用，使用正在開發中的β-Ga2O3 SBD搭載電流連續型PFC（功率因數改善）電路※9，并進行了評價。結果，成功實現了電路輸出電壓為390V，輸出功率為350W的高功率運行的驗證。這是首次在高功率下進行了實機運行的驗證。

此外，與廣泛用于此用途的Si制快速恢復二極管（Si FRD）※10進行了功率轉換效率的比較，結果得出了1%的效率提升，證實了其在節能性方面的顯著優越性。通過這次實際機器運行的驗證，預計今后將采用中耐壓（600-1200V）的β-Ga2O3 SBD在電力電子設備中使用。

二、成果展示

展示高功率電源的電流連續運行

此次新開發的β-Ga2O3 SBD（圖1）搭載在高功率（350W）電源的PFC電路中（圖2），并且進行電流持續運行實驗驗證。圖3展示了β-Ga2O3 SBD與Si FRD的電流ICA（藍線）和電壓VCA（紅線）隨時間變化的情況。圖中縱軸上的一格為2A的電流和100V的電壓。從圖3中二極管的電壓波形可以看出，在反方向上施加了390V的電壓。隨后，當電壓從反向切換到正向時，二極管正向流動的電流波形ICA呈臺形波狀※11，最大電流為8A，證實了連續電流運行。圖4展示了β-Ga2O3 SBD和Si FRD的反向恢復特性※12。紅線（VCA）表示施加在二極管上的電壓，藍線（ICA）表示二極管中的電流。兩個圖表的中心向左看，β-Ga2O3 SBD和Si FRD表示在正向施加電壓時流過的電流。右側中央顯示了當電壓從正向切換到反向時，電流流動受到限制的情況?？梢源_認β-Ga2O3 SBD的反向恢復電流大幅被抑制，相比Si FRD有所改善。在進行這些操作驗證后，比較了電路的輸出功率與輸入功率的比率（功率轉換效率），確認β-Ga2O3 SBD的效率比Si FRD提高了1%（表）。

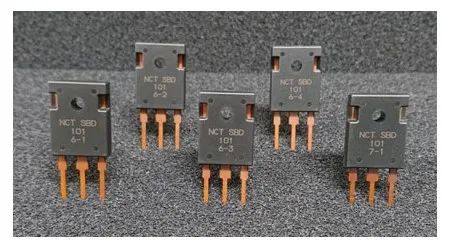

圖1 開發的β-Ga2O3 SBD封裝的照片

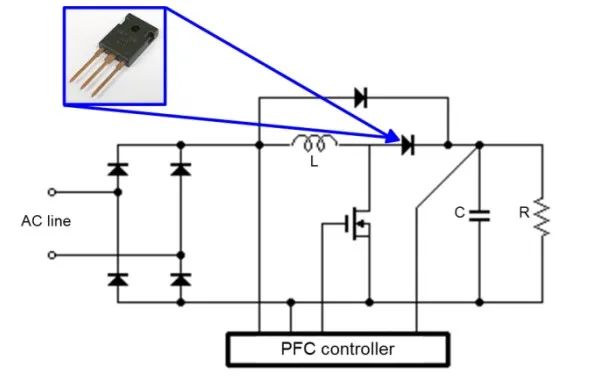

圖2 評估用電源的PFC電路圖和β-Ga2O3 SBD搭載點

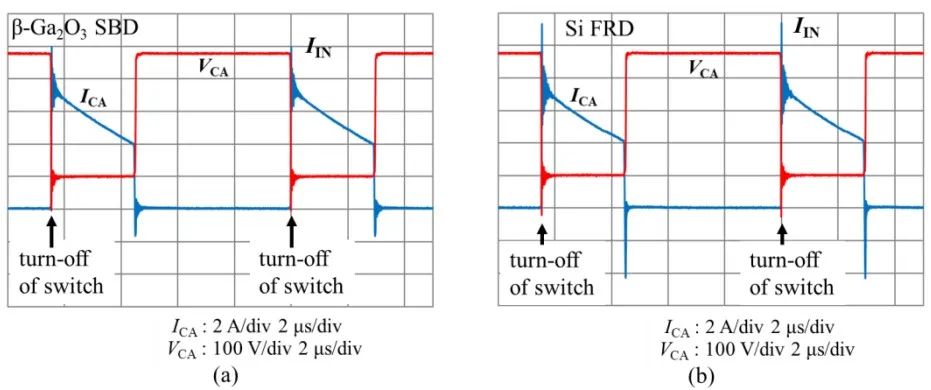

圖3 電源電路的工作波形  (a)使用β-Ga2O3 SBD  (b) 使用Si FRD

圖4 反向恢復特性 (a)使用β-Ga2O3 SBD  (b) 使用Si FRD

三、今后目標

NCT將著手在一條4英寸晶圓生產線上為新開發的β-Ga2O3 SBD確立制造工藝，同時計劃開發采用溝槽結構的下一代β-Ga2O3 SBD，以實現更高的性能。此外，還將利用這一開發成果，進行反型MOS（Metal-Oxide-Semiconductor）晶體管※13的研究和開發。

通過此次成果，β-Ga2O3功率器件可望對太陽能電力調節器、工業通用逆變器、電源等功率電子設備的高效率化和小型化，以及汽車電動化和飛行汽車等電能的有效利用做出貢獻。從β-Ga2O3 SBDs在工業通用逆變器和電源中的廣泛使用開始，通過各種功率電子設備的推廣，以降低消耗電力為目的，將目標定為在日本實現2030年的節能效果為10萬kL/年（以原油計算）。

1 碳化硅（SiC）

硅和碳的化合物，是寬帶隙半導體之一。

2 氮化鎵（GaN）

鎵和氮的化合物，是寬帶隙半導體之一。

3 氧化鎵（β-Ga2O3）

鎵和氧的化合物，是寬帶隙半導體之一。

4 β-Ga2O3功率器件

能夠控制高電壓和大電流的半導體元件，用于電源轉換設備，如逆變器。

5 戰略性節能技術革新計劃

概要：

https://www.nedo.go.jp/activities/ZZJP_100039.html

6 肖特基勢壘二極管（SBD）

利用了肖特基結的整流特性，當半導體和金屬結合在一起時，電流只流向一個方向。與PN結二極管相比，肖特基結二極管具有開關損耗低的優點。

7 β-Ga2O3 100 mm外延片的高品質化

參考：NCT發布（2022年3月14日），‘成功開發第三代氧化鎵100mm外延片，kill缺陷減少到傳統晶圓的十分之一’。https://www.novelcrystal.co.jp/2022/3340/。

8 安培級、1200伏耐壓的β-Ga2O3 SBD的開發

參考：NCT發布（2021年12月24日）‘世界上第一個安培級、1200V擊穿電壓的'氧化鎵肖特基勢壘二極管'的開發’。https://www.novelcrystal.co.jp/2021/2984/

9 電流連續型PFC（功率因數改善）電路

用于降低300W或以上的電源電路中的線圈峰值電流和小型化。

※10 快速恢復二極管（Si FRD）

使用硅半導體的PN結二極管，通過重金屬擴散減少正向和反向傳導之間的切換時間。

11 臺形波狀

在電流連續電路中的典型電流波形。在電流不連續的電路中，該波形是一個三角形的波形。

12 反向恢復特性

當應用于二極管的電壓從正向切換到反向時，電流和電壓隨時間變化的現象。

※13 反型MOS（Metal-Oxide-Semiconductor）晶體管

通過離子注入兩種類型的雜質，形成N型層和P型（高阻）層，分兩次在所需區域內形成MOS晶體管。在反型層中，當在柵極上施加正電壓時，絕緣膜/P型（高阻）層界面上聚集，并通過電流。
