Quang Tu Thieu1, Kohei Sasaki1 and Akito Kuramata1

1 Novel Crystal Technology, Inc., Sayama, Saitama, 350-1328, Japan

E-mail: thieu@novelcrystal.co.jp

摘要

我們計劃使用亞氧化鎵，Ga₂O，作為Ga源，通過氣相外延生長高純度的Ga₂O₃。熱化學分析表明，在Ga₂O₃和Ga之間的反應中可以有效生成亞氧化物，并在之后用于Ga₂O₃的外延生長。使用Ga₂O和O₂作為氣態前體材料，在β-Ga₂O₃（001）襯底上進行了Ga₂O₃晶體生長的演示，得到了高純度的外延層。在生長的層中沒有檢測到來自源材料或生長環境的施主雜質，如Si或Sn。

? 2023 The Japan Society of Applied Physics

1．簡介

氧化鎵（Ga₂O₃）作為下一代功率器件的有力競爭材料正逐漸嶄露頭角。其中，單斜晶體β-Ga₂O₃具有最穩定的晶體結構和4.7-4.9 eV的超寬帶隙，呈現出8 MV cm-1的高臨界場強度。1-4)此外，β-Ga₂O₃可以被制備成大尺寸晶片。目前，Novel Crystal Technology已經可以提供直徑達4英寸的襯底和外延片的商品，并且還展示了6英寸的外延片。我們的研究團隊通過采用邊界定義的薄膜供料生長（EFG）方法，即基于熔融技術，成功培育出高質量的β-Ga2O3塊體單晶，具有成本競爭力。1,5) 同時，鹵化物蒸汽相外延（HVPE）方法也已經開發并用于β-Ga₂O₃外延層的生長。6–9) HVPE已經證明其在實現3-20 μm h-1的高生長速率方面具有優勢。這一點非常重要，因?yàn)楦吖β势骷ǔＰ枰獛孜⒚咨踔潦畮孜⒚缀竦耐庋訉印４送?，通過引入Si作為施主雜質，HVPE-Ga₂O₃的載流子濃度可以在1016-1018 cm-3的寬范圍內進行控制。9) 已經有許多關于使用商業化的HVPE外延片的功率器件表現出優異性能的報告。實驗證明，通過利用載流子濃度約為1-2×10¹⁶ cm-3，厚度約為10 μm的外延層，可以在簡單平面肖特基勢壘二極管（SBD）結構中實現高達10¹⁶ V的擊穿電壓。10) 采用溝槽MOS結構和場板的SBDs得到了更高的1200 V的擊穿電壓。11）

對于目標擊穿電壓為10 kV級或更高的器件，較低的摻雜水平是可取的。從原理上講， SBD的漂移層中的補償水平有可能降低到或低于10¹⁵ cm^-3。¹²） 然而， HVPE生長層中施主濃度的下限由無意中摻入的氯（Cl）決定。這種雜質來自鎵源（GaCl）^7,13），在β-Ga₂O₃中起著淺施主的作用^14,15），導致在（001）襯底上生長的層中殘留的n型載流子濃度與施主濃度相當，大約在中10¹⁵ cm^-3到低10¹⁶ cm^-3的水平。將這個下限向下推動的一種方法是通過調整生長參數來抑制氯的摻雜。但目前尚未有關于抑制HVPE生長的β-Ga₂O₃中氯摻入的報告。另一種方法是使用含有較少或沒有施主雜質的前體材料，這是一種更直接的方法，但也意味著需要考慮除基于氯的外延法之外的其他方法。低壓化學氣相沉積（LPCVD）方法就是一個例子，因?yàn)樗酶呒兌鹊逆壵羝脱鯕庾鳛镚a₂O₃生長的前體。¹⁶)然而，LPCVD報告的最低載流子濃度在（010）Ga₂O₃襯底上生長的層中約為3×10¹⁶ cm^-3。17)這些貢獻施主可能是有意摻雜的Si和無意摻雜的C、H。在此，我們提出了一種外延方法，使用亞氧化鎵Ga2O作為鎵源，以獲得最高純度的Ga₂O₃晶體。在Ga₂O₃的分子束外延（MBE）中已經成功使用了Ga₂O作為鎵源。^18,19)我們將這種新方法稱為亞氧化物氣相外延（SOVPE）法。

2. 方法

2.1. 理論思考

為了評估Ga₂O作為Ga前體的潛力，我們對Ga₂O的生成過程以及利用Ga₂O生長Ga₂O₃的過程進行了熱化學分析。Ga₂O在Ga₂O₃的還原過程中可以通過其與還原劑如C、H2或金屬元素的反應而產生。^20-24）Ga₂O也可以在Ga被H₂O軟氧化的過程中生成。²⁵）由于我們注重外延生長的起始材料的純度，所以選擇了前一種方法，用金屬Ga作為還原劑。²⁶）使在高真空條件下，利用Ga和Ga₂O₃的混合物形成Ga₂O的方法已在亞氧化物分子束外延（MBE）中得到證明。^18,19）盡管在Ga₂O之外還存在另一種亞氧化物GaO，但從文獻中無法確定后者的存在比例。^27-29）為了闡明Ga與Ga₂O₃在大氣壓下反應時產生的主要亞氧化物，考慮了以下反應

鎵的熔點約為29.8°C，因此在此溫度范圍內應處于液態。兩個反應的平衡公式如下

其中Ki(T)代表與溫度相關的平衡常數。氣態產物的平衡分壓用Pi表示，ai表示Ga和Ga₂O₃的活性，在本分析中假定它們是統一的。因此，分壓可以用以下公式表示

平衡常數Ki與每個反應的吉布斯能ΔGi之間存在以下關系式

其中R是理想氣體常數。由于吉布斯能ΔGi可以通過熱化學數據庫進行計算，^30-32)因此反應(1)、(2)的平衡常數以及亞氧化物的分壓可以通過公式(5)–(7)進行估計。

在SOVPE法中，鎵前體與氧源反應，產生Ga₂O₃。在熱化學分析中，N₂O、NO和O₂被認為是氧源。雖然純O₂是氣相外延方法（如HVPE或MOCVD）中氧化劑的自然選擇，33) N₂O也被用作Ga₂O₃的MOCVD中的O氣體。34) Ga₂O和O源之間的反應如下

通過上述所述的吉布斯能量計算這些反應的平衡常數，然后與Ga₂O₃的HVPE反應的平衡常數進行比較。6)

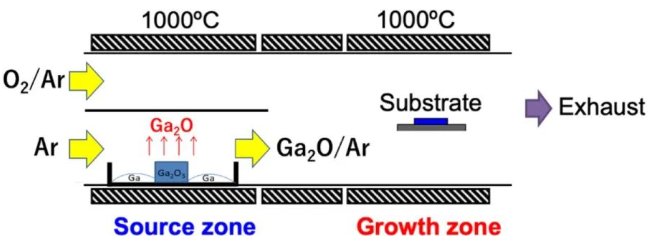

作為SOVPE的演示，通過使用Ga金屬、Ga₂O₃塊狀晶體和O₂氣體作為起始材料，在Sn摻雜的(001)β-Ga₂O₃襯底上生長了Ga₂O₃同位外延層。圖1為所使用的水平熱壁反應器的示意圖。鎵源區位于襯底的上游，其中石英舟包含了Ga金屬（純度為7N）和通過EFG生長的摻錫的Ga2O3塊狀晶體（雜質：[Sn]>1×1018 cm-3，[Si]>1×1017 cm-3）的混合物。盡管未摻雜的晶體可能含有更低的雜質，但在本實驗中使用了摻錫的晶體，以闡明Ga₂O₃塊狀晶體中的雜質是否會影響生成的亞氧化物蒸氣的純度。值得注意的是，即使在通過EFG生長的未摻雜的晶體中，也會無意中摻入含量大于1×1017 cm-3的Si雜質。5）在本實驗中，源區和生長區的溫度都被設定為1000℃。生成的亞氧化物蒸汽通過大氣壓下的氬氣（Ar）載氣與O₂氣體分別運輸?shù)缴L區。請注意，只要溫度足夠高，蒸氣的生成和運輸就已經開始了。在這個實驗中，晶體生長僅在生長區達到1000°C時開始，并且隨后供應O₂。為了表征生長層，通過傅里葉變換紅外光譜（FT-IR）估計厚度。載體濃度通過電化學電容電壓（ECV）測量，最大偏置電壓為±9V。采用二次離子質譜(SIMS)研究外延層中的雜質。

3. 結果和討論

3.1. 熱化學分析

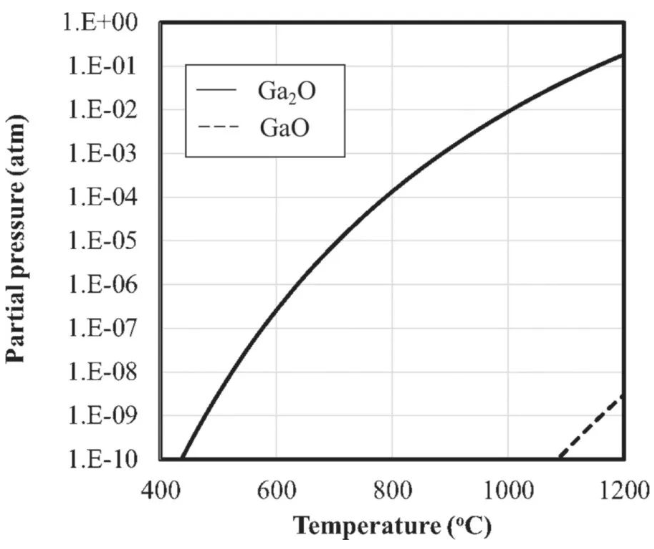

圖2比較了熱力學平衡下兩種亞氧化物的分壓。在相同的溫度下，Ga₂O的分壓值比GaO大一些，所以可以得出結論，Ga₂O是Ga和Ga₂O₃之間反應的主要產物。更具體地說，在1000℃時，Ga₂O的分壓約為1.0×10-2 atm，與傳輸法測得的值非常接近。²⁸) 假設源區Ga +Ga₂O₃容器上方的蒸汽數值相同，通過考慮兩個區的載氣流量比，估測生長區的Ga₂O在與O₂反應前的分壓約為1.0 × 10-3 atm。

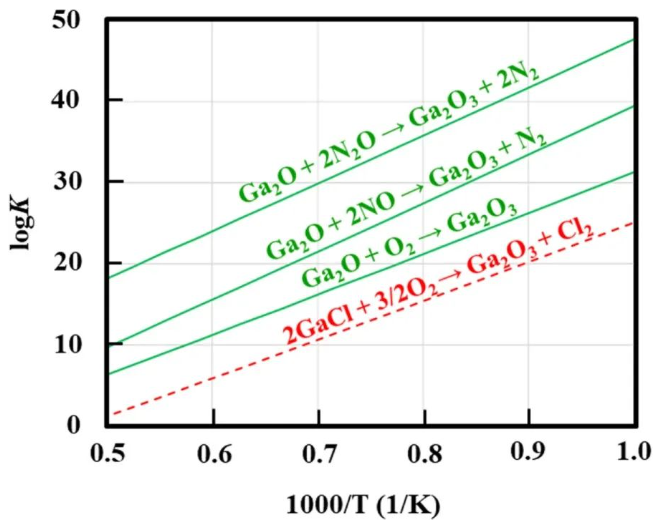

不同的O源與Ga₂O之間的反應均顯示出負的Gibbs能量。因此反應（8）-（10）應該是自發進行的。這些反應的計算平衡常數如圖3所示。使用亞氧化物Ga₂O的反應值高于GaCl和O₂之間的反應值，這表明SOVPE應該能促進與HVPE一樣高的生長速度，但不會引入Cl。此外，當O₂被用作O源時，預計會生長出更高純度的晶體，因?yàn)镚a和O源都只含有Ga和O。

圖3.（在線彩色）Ga₂O與O源之間的反應在SOVPE中的平衡常數的對數與HVPE中反應的比較。

 3.2. 晶體生長

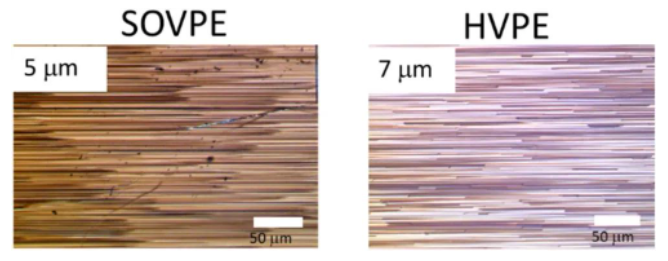

通過光學顯微鏡觀察，SOVPE層的形貌如圖4所示，并與HVPE層進行了比較。兩個層厚分別為5μm和7μm，生長時間為2小時，它們在[010]方向上都具有類似的典型的宏觀臺階結構外觀。7)在使用SOVPE生長的層表面觀察到了一些類似劃痕的特征。這些特征可能是由于起始襯底的表面損傷，可能是由于襯底的化學機械拋光過程引起的。在SOVPE樣品的FT-IR光譜中（此處未顯示），由于外延厚度引起的干涉條紋清晰可見，表明層與襯底之間存在尖銳的界面。雖然Ga₂O的供應在加熱過程中被認為是正常的，并且在生長開始之前，Ga₂O可能會吸附在襯底表面，但這種預吸附似乎對SOVPE中Ga₂O₃的成核沒有負面影響。

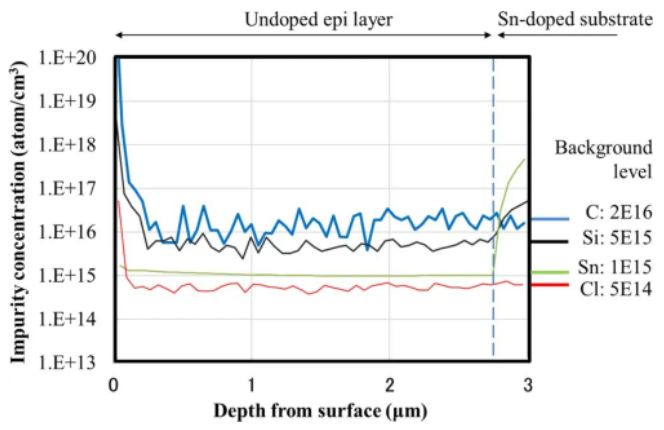

如圖5所示，沒有檢測到可能來自來源和生長環境的雜質，即來自EFG塊狀晶體和石英部分的Sn和Si。其他供體雜質如Cl或C也處于背景水平。源區生成的Ga₂O蒸汽似乎不含除亞氧化物本身以外的其他元素，因此形成了非常高純度的Ga₂O₃外延層。然而，通過ECV測量可以確定該層似乎是半絕緣的。該結果表明在考慮測量系統的限制條件下，補償電荷濃度約為10¹⁴ cm^?3或更低。因此，如果要有意地用施主雜質摻雜Ga₂O₃，則預計n型摻雜水平可在10¹⁴–10¹⁵ cm^?3范圍內可控。

4. 結論

通過Ga和Ga₂O₃之間的反應，可以有效且選擇性地生成高純度的氧化鎵亞氧化物Ga₂O。利用Ga₂O作為Ga源，SOVPE提供了一種以非常低的補償水平生長β-Ga₂O₃外延層的方法。這對于開發10 kV級別甚至更高擊穿電壓的功率器件具有潛在的應用前景。

參考文獻

[1)]Green A. et al. 2022 APL Mater. 10 029201

[2)]Higashiwaki M. 2022 AAPPS Bull. 32 3

[3)]Zhang J. et al. 2022 Nat. Commun. 13 3900

[4)]Ahmadi E. and Oshima Y. 2019 J. Appl. Phys. 126 160901

[5)]Kuramata A., Koshi K., Watanabe S., Yamaoka Y., Masui T. and Yamakoshi S. 2016 Jpn. J. Appl. Phys. 55 1202A2

[6)]Nomura K., Goto K., Togashi R., Murakami H., Kumagai Y., Kuramata A., Yamakoshi S. and Koukitu A. 2014 J. Cryst. Growth 405 19

[7)]Murakami H. et al. 2015 Appl. Phys. Express 8 015503

[8)]Thieu Q. T., Wakimoto D., Koishikawa Y., Sasaki K., Goto K., Konishi K., Murakami H., Kuramata A., Kumagai Y. and Yamakoshi S. 2017 Jpn. J. Appl. Phys. 56 110310

[9)]Goto K., Konishi K., Murakami H., Kumagai Y., Monemar B., Higashiwaki M., Kuramata A. and Yamakoshi S. 2018 Thin Solid Films 666 182

[10)]Yang J., Ahn S., Ren F., Pearton S. J., Jang S., Kim J. and Kuramata A. 2017 Appl. Phys. Lett. 110 192101

[11)]Otsuka F., Miyamoto H., Takatsuka A., Kunori S., Sasaki K. and Kuramata A. 2022 Appl. Phys. Express 15 016501

[12)]Ren F., Yang J. C., Fares C. and Pearton S. J. 2019 MRS Commun. 9 77

[13)]Konishi K., Goto K., Togashi R., Murakami H., Higashiwaki M., Kuramata A., Yamakoshi S., Monemar B. and Kumagai Y. 2018 J. Cryst. Growth 492 39

[14)]Tadjer M. J., Lyons J. L., Nepal N., Freitas J. A. Jr., Koehler A. and Foster G. M. 2019 ECS J. Solid State Sci. Technol. 8 Q3187

[15)]Varley J. B., Weber J. R., Janotti A. and Van de Walle C. G. 2010 Appl. Phys. Lett. 97 142106

[16)]Rafique S., Karim M. R., Johnson J. M., Hwang J. and Zhao H. 2018 Appl. Phys. Lett. 112 052104

[17)]Zhang Y., Feng Z., Karim M. R. and Zhao H. 2020 J. Vac. Sci. Technol. A 38 050806

[18)]Hoffmann G., Budde M., Mazzolini P. and Bierwagen O. 2020 APL Mater. 8 031110

[19)]Vogt P. et al. 2021 APL Mater. 9 031101

[20)]Konkapaka P., Raghothamachar B., Dudley M., Makarov Y. and Spencer M. G. 2006 J. Cryst. Growth 289 140

[21)]Miura A., Shimada S., Sekiguchi T., Yokoyama M. and Mizobuchi B. 2008 J. Cryst. Growth 310 530

[22)]Kitamoto A. et al. 2020 J. Cryst. Growth 535 125524

[23)]Imade M., Bu Y., Sumi T., Kitamoto A., Yoshimura M., Sasaki T., Isemura M. and Mori Y. 2012 J. Cryst. Growth 350 56

[24)]Imade M., Kishimoto H., Kawamura F., Yoshimura M., Kitaoka Y., Sasaki T. and Mori Y. 2010 J. Cryst. Growth 312 676

[25)]Sumi T., Taniyama Y., Takatsu H., Juta M., Kitamoto A., Imade M., Yoshimura M., Isemura M. and Mori Y. 2015 Jpn. J. Appl. Phys. 54 051001

[26)]Han W., Fan S., Li Q. and Hu Y. 1997 Science 277 1287

[27)]Cochran C. N. and Foster L. M. 1962 J. Electrochem. Soc. 109 144

[28)]Frosch C. J. and Thurmond C. D. 1962 J. Phys. Chem. 66 877

[29)]Antkin S. and Dibeler V. H. 1953 J. Chem. Phys. 21 1890

[30)]Togashi R. et al. 2015 Jpn. J. Appl. Phys. 54 041102

[31)]Ihsan B. 1995 Thermochemical Data of Pure Substances 3rd ed (New York: VCH Verlagsgesellschaft)

[32)]1998 NIST–JANAF Thermochemical Tables 4th ed ed M. W. Chase Jr. (Gaithersburg, MD: National Institute of Standards and Technology)

[33)]Zhang Y., Alema F., Mauze A., Koksaldi O. S., Miller R., Osinsky A. and Speck J. S. 2019 APL Mater. 7 022506

[34)]Alema F., Zhang Y., Osinsky A., Orishchin N., Valente N., Mauze A. and Speck J. S. 2020 APL Mater. 8 021110
